A execução de um aterro compactado na região do Jardim Universitário, em Maringá, exige um controle de campo que vá muito além da simples verificação visual. O solo local, predominantemente derivado do arenito da Formação Caiuá, apresenta uma textura que varia de arenosa a areno-siltosa, e sua resposta à compactação depende de uma umidade de campo que muda com as chuvas intensas de verão. Para garantir que o grau de compactação especificado em projeto — frequentemente acima de 95% do Proctor Normal — seja atingido, recorremos ao ensaio de densidade in situ (método do cone de areia). Este procedimento, normatizado pela ABNT NBR 7185:2016, permite determinar a massa específica aparente seca do solo no local exato da camada compactada, fornecendo o dado real que baliza a liberação da frente de serviço. Em uma cidade com mais de 430 mil habitantes e um setor de construção civil vertical em expansão acelerada, o ensaio de densidade in situ é a ferramenta de campo que conecta o projeto geotécnico à realidade do solo maringaense, e muitas vezes o complementamos com sondagens SPT para caracterizar as camadas subjacentes antes da compactação.
O cone de areia é o único método normatizado no Brasil que mede diretamente o volume da cavidade no solo, sem depender de correlações radioativas.
Metodologia e escopo

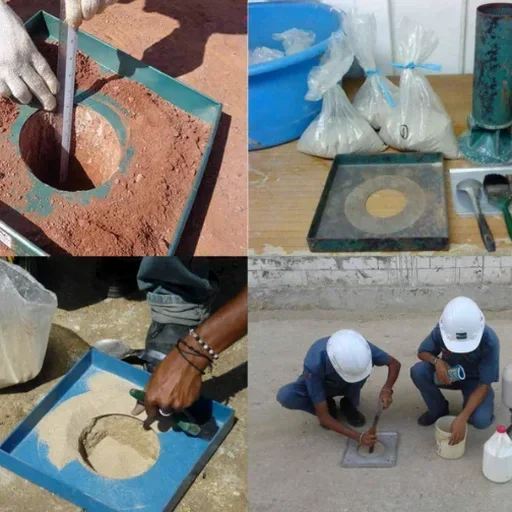

O equipamento central do método é o frasco de areia calibrada, acoplado a um funil e uma placa de base metálica com orifício circular. A areia utilizada, geralmente uma areia quartzosa uniforme dos depósitos do rio Paraná, passa por um rigoroso processo de determinação de sua massa específica aparente solta em laboratório, antes de qualquer ida a campo. Em Maringá, onde a temperatura ambiente frequentemente supera os 30°C, o cuidado com a calibração é redobrado, pois variações térmicas podem alterar o volume da areia no frasco. O procedimento de campo é direto: sobre a camada de solo compactado, escava-se uma cavidade com cuidado para não perturbar as paredes, e todo o material removido é coletado para determinação da umidade em estufa. O volume da cavidade é então medido preenchendo-a com a areia calibrada do frasco. A relação entre a massa de solo seco e o volume da cavidade fornece a densidade in situ, que, dividida pela densidade máxima do ensaio Proctor, determina o Grau de Compactação (GC). Para solos finos, a análise de
limites de Atterberg em laboratório ajuda a prever o comportamento do material durante o ajuste de umidade no campo.
Fatores do terreno local
A ABNT NBR 7185:2016 é clara ao estabelecer que o ensaio não se aplica a solos saturados ou com presença de pedregulhos que possam desmoronar durante a escavação manual. Em Maringá, o risco de não conformidade se manifesta principalmente em duas frentes: a execução do ensaio sobre bases tratadas com brita graduada, onde a cavidade se torna irregular, e a omissão da verificação em dias subsequentes a chuvas torrenciais, típicas de dezembro a fevereiro, que podem mascarar a umidade real do aterro. Um controle de compactação negligenciado ou mal executado com o cone de areia resulta em recalques diferenciais em pisos industriais, trincas em pavimentos e até mesmo no comprometimento de fundações rasas. O solo colapsível presente em alguns bolsões da cidade, quando não identificado e compactado adequadamente, pode sofrer uma redução brusca de volume ao ser umedecido, gerando patologias estruturais graves que poderiam ser evitadas com a verificação da massa específica in situ.
Perguntas e respostas
Qual o custo médio de um ensaio de densidade in situ pelo cone de areia em Maringá?
O valor de referência para a realização de um ponto de ensaio de densidade in situ pelo método da ABNT NBR 7185 gira em torno de $100.000, considerando o custo da mobilização da equipe técnica na área urbana de Maringá, o fornecimento da areia calibrada e a emissão do relatório técnico com a memória de cálculo do Grau de Compactação.
Qual a diferença entre o cone de areia e o frasco de areia?
Na prática da engenharia brasileira, os termos são usados como sinônimos para descrever o mesmo ensaio normatizado pela NBR 7185. O conjunto é composto por um frasco que armazena a areia, um funil com registro e uma placa de base. O termo 'cone' refere-se à seção cônica do funil por onde a areia escoa para preencher a cavidade.
Em que tipo de solo o método do cone de areia não é recomendado?
O método não é aplicável em solos saturados, onde a água impede a correta escavação e o preenchimento da cavidade, ou em solos com grande quantidade de pedregulhos e matacões que tornam as paredes da cavidade irregulares. Para esses casos, o controle pode ser feito por métodos indiretos, desde que devidamente calibrados com a densidade do solo local.
Com que frequência devo realizar o ensaio de cone de areia em um aterro?
A frequência de amostragem é definida pela fiscalização da obra, mas a prática corrente em Maringá, respaldada por especificações do DNIT, recomenda no mínimo um ensaio a cada 500 metros quadrados de camada compactada, ou a cada 50 metros de pista em obras lineares, garantindo a homogeneidade do Grau de Compactação exigido em projeto.
