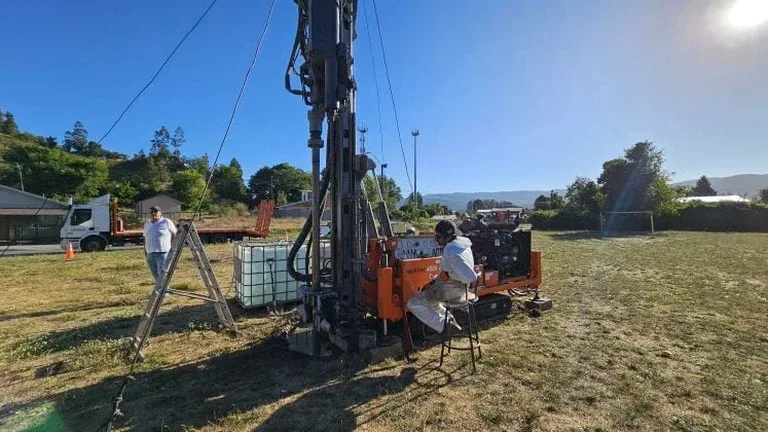

Na fase de fundação de um galpão logístico próximo ao Contorno Sul, a sondagem revelou uma camada de areia fina saturada a 4 metros de profundidade. O engenheiro geotécnico acendeu o alerta. O perfil lembrava os casos clássicos de liquefação estudados por Seed e Idriss na década de 70. Em Maringá, a geologia do Grupo Caiuá entrega solos arenosos com baixa compacidade em vários bolsões, especialmente nas várzeas dos ribeirões Maringá e Moscados. A análise de liquefação de solos entrou como exigência contratual. Executamos o ensaio SPT com medição de torque a cada metro e coletamos amostras indeformadas para o laboratório. O procedimento seguiu a NBR 15492:2007, com correção de energia para o martelo brasileiro e avaliação da razão de tensão cíclica para o sismo de projeto da região. O fator de segurança ficou abaixo de 1.1 em dois horizontes, o que levou à especificação de um reforço com vibrocompactação antes da execução das sapatas.
O fator de segurança contra liquefação abaixo de 1.1 em dois horizontes arenosos mudou a concepção da fundação do galpão, evitando um passivo geotécnico de milhões.
Metodologia e escopo
O arenito Caiuá que predomina no subsolo maringaense se desagrega em uma areia quartzosa fina a média, com grãos arredondados e pouca coesão. Em mais de uma campanha de campo, observamos que, quando o nível d'água está elevado e a compacidade relativa fica abaixo de 40%, a resistência à penetração SPT despenca para valores entre 3 e 6 golpes. A análise de liquefação de solos parte desse dado de campo e o processa segundo a metodologia simplificada de Seed & Idriss (1971) com as atualizações do NCEER. Aplicamos a correção de overburden, a normalização para 60% de energia e o fator de magnitude do sismo de projeto. O resultado é um perfil de fator de segurança ao longo da profundidade, que o laboratório entrega em formato gráfico e tabelado, anexo ao relatório técnico. Cada furo recebe tratamento estatístico para capturar a variabilidade espacial da camada crítica, evitando surpresas durante a obra.
Fatores do terreno local
Maringá cresceu sobre os espigões areníticos do planalto, mas a expansão urbana das últimas três décadas empurrou loteamentos e distritos industriais para os fundos de vale. Essas áreas de baixada acumulam sedimentos arenosos finos com lençol freático entre 2 e 5 metros de profundidade, cenário que a literatura internacional classifica como suscetível à liquefação. O sismo de 2015 com epicentro no Paraná, embora moderado, reforçou a necessidade de avaliar o potencial de liquefação mesmo em zona de baixa sismicidade. Ignorar o ensaio em solos com essas características pode resultar em recalques diferenciais severos e ruptura de fundações durante um evento sísmico. A análise quantifica a tensão cíclica resistente por correlação com o N60 do SPT ou com a resistência de ponta do CPT, gerando um fator de segurança que orienta a decisão de melhorar o terreno ou aprofundar a fundação.
Perguntas e respostas
Qual o custo de uma análise de liquefação de solos em Maringá?
O investimento parte de $100.000, variando conforme o número de furos, a profundidade investigada e a necessidade de ensaios complementares como granulometria a laser ou CPTu. Um orçamento detalhado é enviado após a análise do projeto e da locação da obra.
Em que tipo de solo maringaense a liquefação é mais crítica?
A areia fina quartzosa do Grupo Caiuá, quando saturada e com compacidade relativa inferior a 50%, é a mais suscetível. Os depósitos aluvionares nas margens dos ribeirões da cidade concentram esse material, exigindo análise obrigatória em fundações de médio e grande porte.
Qual a diferença entre a análise por SPT e por CPT?
O SPT fornece valores discretos a cada metro e exige correções empíricas robustas. O CPTu gera um registro contínuo de resistência e poropressão, permitindo detectar lentes finas de areia fofa que o SPT pode não capturar. A escolha depende da criticidade da obra e da heterogeneidade do perfil geotécnico local.
